修井機用機械拉力計10-500KN供應.
修井機用機械拉力計10-200KN供應.現貨外觀：
產品可供江河運輸、海洋捕撈的拉力測量；可供撈海帶及其他海產品時重量計量；可供各種機械設備的牽引力測量；可供電力行業高壓線布線的拉力計量；可供工程建筑、皮帶運輸機的引力測量；可供各種安全裝備的抗拉力測量。可以測量在靜力載荷和動力載荷下牽引阻力的瞬時值，表盤上紅針可以讀取在測量過程中的大拉力值。
技術參數
1.精確度等級為2.0。
2.測量范圍為0–200kN。
3.靈敏度小于或等于滿量程載荷的0.5%
4.過載能力為允許載荷超出大測值50%
該產品具有使用方便、讀數清晰、性能穩定、安全可靠、價格低廉等優點，在國內各行業都有應用。
二、結構及工作原理
1、結構分三部分：連接件部分、放大裝置部分、顯示部分。
2、工作原理
當作用力通過連接件作用在變形體上，使之產生彈性變形，在彈性范圍內，變形量與作用力基本成正比，這樣變形大小就可反映出作用力的大小。變形體的變形量經放大裝置放大，通過指針在表盤上的指示讀出作用力的值。
三、主要技術參數
1、儀表準確度為2.0級
2、引用誤差≤±2%F.S
3、測力儀表的靈敏度應小于或等于滿量程載荷0.5%
四、型號、測量范圍、外形尺寸、重量
|
型號 |
測量范圍（kN） |
外形尺寸（mm） |
重量 （Kg） |
||
|
A |
B（Ф） |
C |
|||
|
FX-10kN |
0-10 |
620 |
225 |
160 |
16 |
|
FX-30kN |
0-30 |
||||
|
FX-50kN |
0-50 |
||||
|
FX-80kN |
0-80 |
620 |
225 |
160 |
16.5 |
|
FX-120kN |
0-120 |
650 |
225 |
160 |
20 |
|
FX-200kN |
0-200 |
||||
|
FX-C-80 |
0-80 |
650 |
280 |
160 |
17.5 |
|
FX-C-120 |
0-120 |
650 |
280 |
160 |
20 |
|
FX-C-160 |
0-160 |
||||
|
FX-CY-80 |
0-80 |
650 |
280 |
160 |
17.5 |
|
FX-CY-120 |
0-120 |
650 |
280 |
160 |
20 |
|
FX-CY-160 |
0-160 |
||||
修井機用機械拉力計0.5-500KN規格型號：
|
型號 |
極限負荷 |
小分度值(KN) |
外形尺寸（長×寬×高） |
|
||
|
單位(KN) |
單位(噸) |
去耳環(mm) |
帶耳環(mm) |
質量(kg) |
||
|
FX-0.5 |
5 KN |
0.5噸 |
0.1 |
402×268×162 |
535×270×162 |
7 |
|
FX-1 |
10 KN |
1噸 |
0.2 |
402×268×162 |
535×270×162 |
7 |
|
FX-2 |
20 KN |
2噸 |
0.5 |
402×268×162 |
535×270×162 |
7.5 |
|
FX-3 |
30 KN |
3噸 |
0.5 |
574×304×177 |
835×305×180 |
15 |
|
FX-5 |
50 KN |
5噸 |
1 |
574×304×182 |
835×307×183 |
16 |
|
FX-10 |
100 KN |
10噸 |
2 |
684×304×212 |
973×307×212 |
30 |
|
FX-20 |
200 KN |
20噸 |
5 |
684×304×212 |
1070×307×212 |
35 |
|
FX-30 |
300 KN |
30噸 |
5 |
790×350×232 |
1205×352×228 |
50 |
|
FX-50 |
500 KN |
50噸 |
10 |
870×350×255 |
1245×352×258 |
83 |

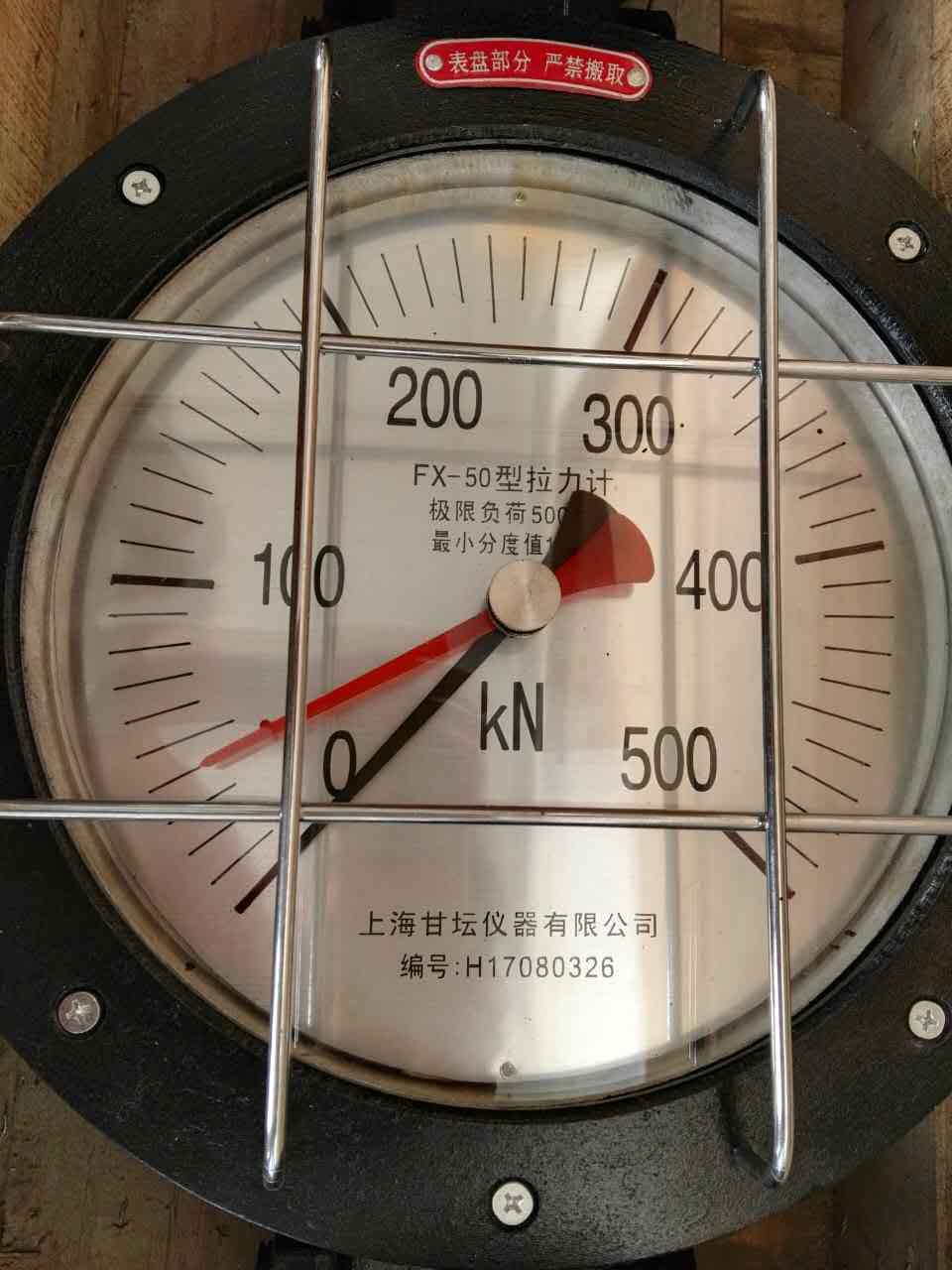

修井機用機械拉力計0.5-500KN供應.現貨：外觀：
