感謝購買FA系列數顯式推拉力計

    上海甘壇FA數顯式推拉力計具有高精度、易操作、攜帶方便等優點。更具有各種測試模式，方便測試者使用，且可將測試數據儲存并輸入到電腦作統計分析。與各種試驗臺及夾具組合可構成不同用途的試驗機。用戶還可自行輸入使用地的重力加速度值，使測試更為精確。

一、 功能特點：

1、高精度高分辨率。

2、五種測試模式、三種顯示方式可供選擇——大程度提高測試效率。

3、N（牛頓）、kg（公斤）、lb（磅）三種計測單位可供選擇、相互換算。

4、重力加速度設置功能—用戶可自行輸入使用地的重力加速度精確值。使測試及單位換算更為精確。

5、峰值保持功能。保持峰值顯示直至手動清零。

6、自動峰值功能，保持顯示峰值2秒后自動解除。

7、可設定上下限及比較值做統計分析。

8、數據儲存功能，可儲存896個測試值。

9、數據輸出功能，可將數據通過數據線輸入電腦做各種分析。

10、綠色環保，10分鐘無操作自動關機。

11、高品質充電電源。充電電壓從100V至 240V可用，可適應國內、國外絕大多數地區。還有短路、漏電、過載保護功能。

12、2套安裝尺寸，適應國內外多數測試機臺，方便用戶安裝到機臺上使用。

13、特有的開關接點通斷力測試功能，使開關通斷力測試更精確。

14、6位大屏幕顯示。

二、型號規格表：

型號規格Model	FA-2	FA-5	FA-10	FA-20	FA-50	FA-100	FA-200	FA-500	FA-1000
大測量值 Max load	2N 0.2kg 0.44lb	5N 0.5kg 1.11lb	10N 1kg 2.2lb	20N 2kg 4.4lb	50N 5kg 11lb	100N 10kg 22lb	200N 20kg 44lb	500N 50kg 110lb	1000N100kg 220lb
負荷分度值 Load graduation value	0.001N 0.1g 0.0002lb	0.001N 0.1g 0.0002lb	0.005N 0.5g 0.0001lb	0.01N 0.001kg 0.002lb	0.01N 0.001kg 0.002lb	0.05N 0.005kg 0.01lb	0.1N 0.01kg 0.02lb	0.1N 0.01kg 0.02lb	0.5N 0.05kg 0.1lb

相對示值誤差 Relative value	±0.5%
傳感器安裝方式 Load cellinstallation	傳感器內置/或外置可選 load cell inside or outside

型號規格Model	FA-2000	FA-5000	FA-10K	FA-20K	FA-50K	FA-100K	FA-200K	FA-500K	FA-1000K
大測量值 Max load	2000N 200kg 440lb	5000N 500kg 1100lb	10KN 1000kg 2200lb	20KN 2000kg 4400lb	50KN 5000kg 11000lb	100KN 10000kg 22000lb	200KN 20000kg 44000lb	500KN 50000kg 110000lb	1000KN 100000kg 220000lb
負荷分度值 Load graduation value	1N 0.1kg 0.2lb	1N 0.1g 0.2lb	0.005kN 0.5kg 1lb	0.01kN 1kg 2lb	0.01kN 1kg 2lb	0.05kN 5kg 10lb	0.1kN 10kg 20lb	0.1kN 10kg 20lb	0.5kN 50kg 100lb

相對示值誤差 Relative value	±0.5%
傳感器安裝方式 Load cellinstallation	傳感器內置/或外置可選 load cell inside or outside

三、 安全注意事項

帶卸扣連接的推拉力計的操作手冊(1N-200噸)完整版注意事項

    如果操作錯誤，可能會損壞本儀器或導致嚴重的事故。本說明書中指出了預防事故發生的重要事項和儀器的使用方法， 請在使用前仔細閱讀此說明書，閱讀后妥善保存，以備再次閱讀。

如果是測試沖擊負荷請選用大負荷比所要測試的沖擊負荷大一倍的機型。

警告事項

1、在破壞性測試時，應戴上保護面具和手套以防測試過程中發生的飛濺物體。

2、不要使用已損壞或嚴重彎曲變形的夾具。自制夾具請參閱本說明書中相關的參數（本公司另備有各類夾具，客戶可根據需要另行選購）。

3、不要超出大量程來使用本儀器。否則可能導致傳感器損壞。

4、當測試值超過量程的105％時, 蜂鳴器會連續鳴叫, 此時請快速解除所加之載荷，或降低負荷。

安全事項

1、 請使用配套的充電器充電，否則會引起電路故障。

2、不要使用充電器額定電壓以外的電源，。

3、不要用濕手拔出或插入插頭，否則可能導致觸電。

4、不要拉拽充電器的電源線來拔出插頭。

5、請用柔軟的布來清潔本機。將布浸入泡有清潔劑的水中，擰干后再清除灰塵和污垢。

注意：不要使用易揮發的化學物質來清潔本機

6、請勿在以下環境中操作本機

（1） 潮濕的環境

（2） 多塵的環境

（3） 使用油或化學品的地方

（4） 周圍有震源的地方

7、請在規定的溫濕度范圍內使用及儲存，否則可能造成儀器故障。

8、不要自行拆卸修理或改造本機 ，這些行為可能引起儀器永久性故障。

9、其他安全生產需注意的未盡事項。

五、 屏幕顯示說明

1、PEAK

   當“PEAK”顯示時，表示Peak mode（峰值保持模式）,顯示屏顯示峰值直至手動清零；當“AUTO  PEAK”顯示時，表示“auto peak”（峰值保持自動解除模式），顯示峰值2秒后自動清零；當沒有顯示“PEAK”時，表示“track mode”（實時荷重值模式），屏幕上的數值隨荷重的變化而變化。

2、LO  BAT

   電池電壓降到7.0V以下時，屏幕上出現“LO  BAT”，提示電壓不足，需重新充電（充電時仍可測試）。

3、MEM

   有資料被儲存記憶時，“MEM”會顯示。按“DATA ”鍵查看記憶數據時，“MEM”閃爍。

4、在本機中，推力（壓力）默認顯示為負值（“-” ），拉力為正值（“+”不顯示）。

5、CMP

比較功能。

    當通過CPDT設定比較值（祥見后面相應說明）時，此功能激活。“CMP”顯示。比較值默認為滿量程，使用時可根據需要另行設定。

6、HF10K以上規格中，屏幕后一位數“       ”為字母“K”，與“N”、“kgf”、“lbf”分別組合成“KN（千牛）”、“t（噸）”、“Klb（千磅）”

六、 按鍵說明

1、“開機” 鍵

   按此鍵時，電源打開，同時“電源”指示燈會亮起來（充電時此指示燈也會亮起），型號會顯示出來。開機后，在按“清零”鍵清零前，屏幕上可能會有類比信號的零點漂移數值顯示，只需按“清零”鍵清零即可。

2、“關機”鍵

   無論何時按此鍵時，電源關閉。但儲存的記憶數據不會消失。

3、“記憶”鍵

   按此鍵時， 存儲的測試數據（記憶數據）會依次被調出來顯示于屏幕上，此時“MEM”字樣閃爍——首先顯示記憶次數，2秒后自動顯示記憶數據。按 峰值 鍵可退出記憶。

4、“單位”鍵

   按此鍵可執行計測單位的切換， 可循環顯示N（牛頓） 、kg（公斤）、lb（磅）三種單位。在測試數據顯示狀態下, 也可完成同一數值的單位換算。 在FA10K以上規格中，與字母“K”組成“KN（千牛）”、“t（噸）”、“Klb（千磅）。

5、峰值  鍵

   每按此鍵一次會有“PEAK”顯示、“AUTO  PEAK”顯示或“PEAK”消失的切換—亦即峰值保持、峰值保持自動解除、負荷實時值模式的切換。

6、“通訊”鍵

   在關機狀態下按住此鍵再按 開機 鍵時，存儲的測試數據通過數據線輸出至電腦與電腦通迅時用。通訊完畢，按“峰值”鍵關機。

   在“MODE”設置狀態時，按此鍵可使閃爍的數字在“0”和“9”之間變化。

7、“存儲”鍵

   按此鍵時，屏幕上顯示的測試數據會被儲存起來。儲存的數據可利用“記憶”鍵調出，可用“清零”鍵清零消除，亦可利用“通訊”鍵輸出至電腦作分析處理或打印。

   當機內有測試數據被儲存時，“MEM”顯示。

8、“清零”鍵

   按此鍵時，屏幕上的測試值會被歸零。

※ 當所使用的夾具的重量超過量程的 20% 或本機有超過量程 20%的負荷存在時，按“清零”鍵無法清零，此時需選用較輕的夾具或解除所加的負荷，再次清零。

※ 按住此鍵4秒鐘，存儲的測試數據可以全部清除（某些狀態下可能無法清除，則關機后重新開機再執行此功能，即可清除全部記憶數據）。

9、“設置”鍵

   詳細的設定請參照“機能設定”中各種設定方式的說明。

帶卸扣連接的推拉力計的操作手冊(1N-200噸)完整版

七、 MODE機能設定

開機狀態按下“設置”鍵，此時會有設定的項目顯示出來，顯示出來的是“TEST”( )，2秒后自動出現數字設定窗口。利用 通訊 鍵和“存儲”鍵，設定測試模式；然后再按“設置”鍵，依次出現“ AODT”( )，“LODT”( )，“HIDT”( )，“CPDT”( )，數字設定窗口都在各自對應的項目出現2秒后自動顯示，利用“通訊”鍵和“存儲”鍵設定所需參數。“Setend”顯示，表示設定結束，進入測試狀態。

在任何狀態下跟蹤測試荷重值的變化顯示，當測試荷重值消失后，回到零點。此時，  PEAK 功能不起作用。

0001　標準測試模式（出廠默認模式）

此模式下可設置三種狀態，即荷重實時值狀態、 峰值保持狀態和自動峰值狀態。當顯示屏上沒有“PEAK”字樣時，為荷重實時值狀態 , 測試值隨荷重的變化而變化；按“峰值”鍵， 顯示“PEAK”字樣時， 為峰值保持狀態，所顯示的測試值為測試中的大值（不論拉力和壓力），需手動清零；再按一次“峰值”鍵,“AUTO PEAK”顯示， 為自動峰值狀態，所顯示的測試值為測試中的大值（不論拉力和壓力）， 且保持顯示２秒鐘后自動消失歸零，即可進行下一次測試。

0002  推拉峰值模式—— 同時抓取壓力和拉力兩方向的大荷重值之機能。連接器測試時，抓取插入力和拔出力的正負兩方的大荷重（Fc．Ft）之機能。

※正負兩方所加的荷重都大于感應值 Fa以及荷重低于感應值Fa時，才算一次（一循環）測試完成（結束）。一定要設定感應值Fa（感知范圍）。

0003  拉力峰值模式——插拔測試時，只抓取拔出拉力的大荷重(Ft)之機能。

0004 壓力峰值模式——插拔測試時，只抓取插入壓力的大荷重(Fc)之機能。

0005 0006開關接點通斷力測試摸式——精確測量接點通、斷動作瞬間的荷重值。

0005 外接節點從斷開到接通瞬間的大力值

將被測的2個接點分別連接到數據接口的4、5腳上(利用附件里的數據插頭），按“峰值”鍵，選擇峰值模式，通過推拉力計施加壓力到開關上，直到開關接通。此時所測力值即為接通開關所需力值。

0006 外接節點從接通到斷開瞬間的大值

將被測的2個接點分別連接到數據接口的4、5腳上(利用附件里的數據插頭），按“峰值”鍵，選擇峰值模式，通過推拉力計施加壓力到開關上，直到開關斷開，此時所測力值即為斷開開關所需力值。

帶卸扣連接的推拉力計的操作手冊(1N-200噸)完整版

設定在“PEAK”狀態 ，Fp為測試資料值。

所加的荷重大于Fa的設定值后， 直到接點有變化時由斷開到接通或由接通到斷開，顯示屏的荷重值會停止變化。此時所顯示的即為測試值。

※請將數據接口的PIN4和PIN5連接作為接點信號(利用附件里的數據插頭）。

※如果不設定Fa（感知范圍）則無法執行測試。

AODT   感應值設定

在推拉同時測試時，設定感應值 Fa。如：推力測試，數值超過感應值，表示“推”開始測試，之后數值低于感應值，表明推力測試結束； 反之，可進行反方向拉力的測試，當數值超過感應值，表示“拉”開始測試，之后 數值低于感應值，表明拉力測試結束。

LODT   測試值下限設定

設定測試值下限，低于下限為超出范圍，“MIN”顯示。

HIDT   測試值上限設定

設定測試值上限，高于上限為超出范圍，“MAX”顯示。

CPDT   比較值設定

當測試值超過設定的比較值時，蜂鳴。

LODT  HIDT  CPDT   配合使用，使儀器對測試數據有分析判斷能力。用戶在調試不明時，（關機后重新開機狀態下）按住 設置  鍵四秒鐘以上，聽到“嘀”聲后松開手，儀器能回到出廠默認值狀態：

TEST：0001  標準測試模式；AODT、LODT：滿量程的１％；

HIDT、CPDT：滿量程。

八、 測試

按“開機”鍵 打開電源，根據需要使用出廠默認設置直接進行測試或按 設置 鍵選擇測試模式后進行測試。

    1、選擇合適的測試用接頭夾具安裝到推拉力計上（自制夾具請參考“外形及安裝尺寸圖”中相關數據。

    2、請牢固的握住推拉力計或將推拉力計安裝于合適的測試機臺上進行測試，試時請使被測試力和推拉力計的推拉桿成一直線，以便測得準確的荷重值。

    3、測試完成后，卸下負荷，關閉電源，取下夾具，將各物件清潔后放回工具

盒內，以備下次使用。

九、 儲存（記憶）資料

1、儲存資料

    只有在峰值保持（PEAK）狀態下，測試完成后，按“存儲”鍵資料會被儲存起來，顯示屏上會有“MEM”字樣顯示，儲存的記憶資料在關機后也可保存。用“記憶”鍵查看記憶資料時，“MEM ”閃爍，先出現記憶次數，2秒后自動出現記憶數值。按“峰值”鍵可退出記憶直接進入測試。也可將數據輸入電腦作分析處理。本機可儲存896個數據。當“O.E”顯示時，表示第897個數據不能再儲存。

2、記憶清除

   在一般荷重顯示狀態時，按“清零”鍵四秒以上，全部的記憶資料會被清除掉，“MEM”字樣消失。

   本機可連接電腦，將測試數據輸入電腦。 查看、打印測試次數、平均值、大值、小值以及判別測試結果是否符合設定要求。

十、重力加速度值的更改

本機用戶可自行輸入使用地的重力加速度值。在開機前按住“峰值”鍵不放，再按“開機”鍵，即可進入重力加速度值 設置界面,輸入新的重力加速度值后，按“設置”鍵系統關機。重新開機即可使用。

十一、校正方法

    請定期使用標準砝碼確認推拉力計之顯示是否準確。若不準確由計量專業人員依以下方法校正：

1、關機狀態下，長按住“記憶”鍵同時長按 開機 鍵開機（不加載荷），顯示屏顯示“type”,2秒后顯示一個默認型號。

2、按“通訊”鍵改變數字至該推拉力計的型號顯現，按“設置”鍵確定，顯示“sety”2秒后顯示４位數的重力加速度值。再按“設置”鍵顯示６位數字，待數字穩定后再按 設置 鍵確認。顯示“noload”,2秒后重新顯示6位數字。

     加載此型號對應的滿量程力值（標準砝碼），待顯示的數字穩定后，按“設置”鍵，顯示“full”，２秒后顯示“setend”２秒自動關機，校正完成。

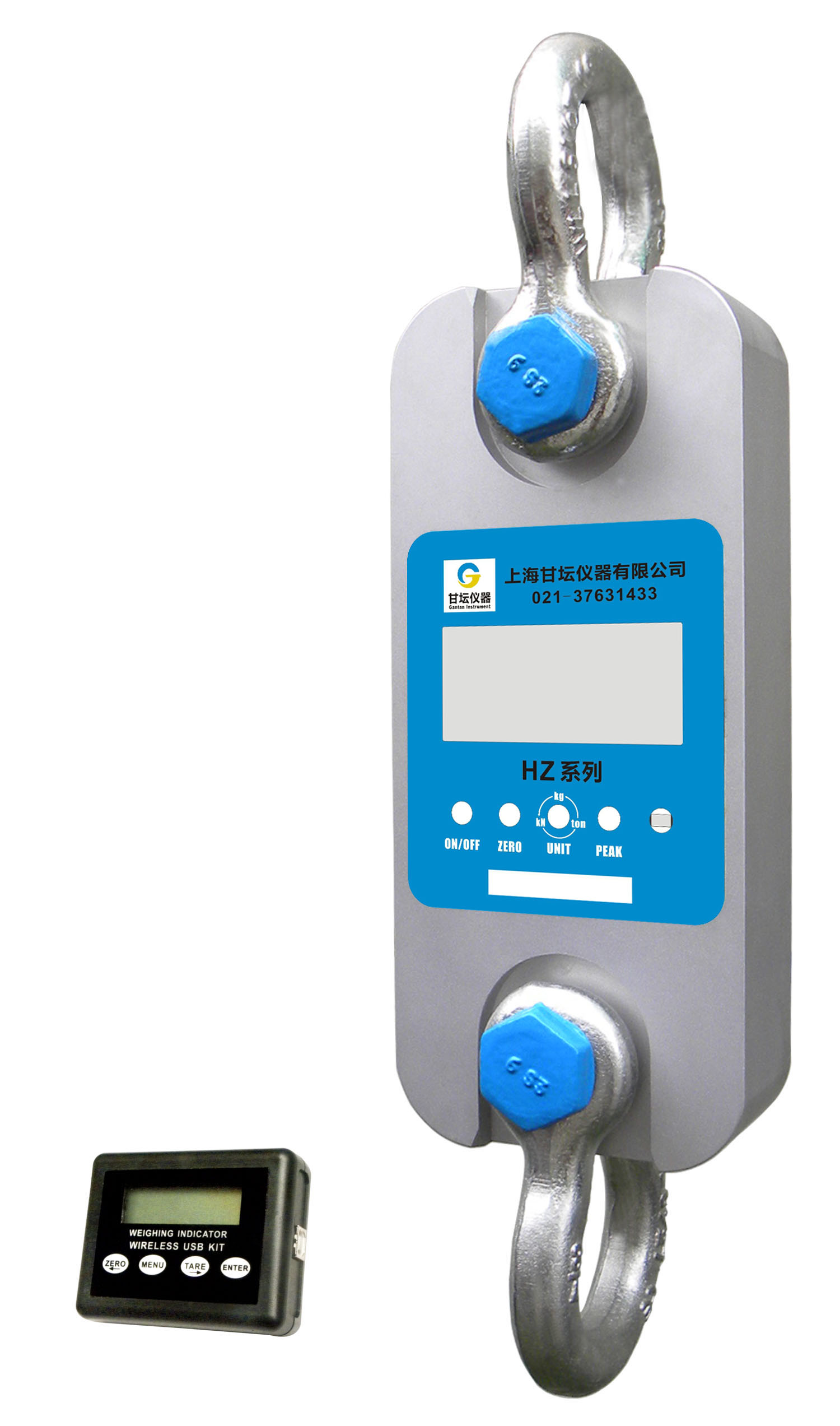

帶卸扣連接的推拉力計的操作手冊(1N-200噸)完整版 外觀圖片：
